Электрический котел Starva 7,5 кВт с насосом , баком и группой безопасности

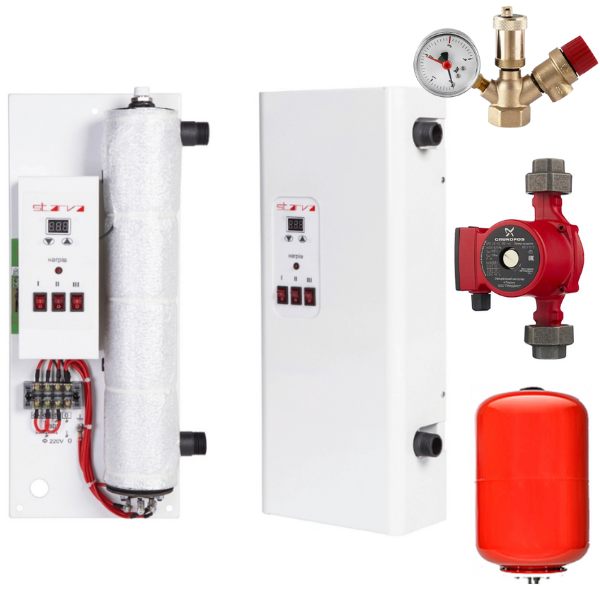

Электрический котел Starva 7,5 КВТ. с ПОЛНЫМ КОМПЛЕКТОМ:

• Котел Starva 7,5 кВт

• Циркуляционный насос

• Группа безопасности

• Расширительный бак

• Монтажные гайки для насоса

• Гарантийный талон

• Руководство по эксплуатации

Руководство по эксплуатации является объединенным документом, включающим техническое описание, инструкцию по монтажу, пуску и регулировке электрического тенового котла «Starva» для водяного отопления, далее по тексту, котел.
    Котел является экологически чистым источником тепла, удобным в эксплуатации и обслуживании.
    К эксплуатации котла допускаются лица не моложе 18 лет
изучили данное руководство, конструкцию и принцип действия котла, а также меры безопасности при его эксплуатации и техническом обслуживании.
   Котел используется в закрытых и открытых отопительных системах с
принудительной циркуляцией теплоносителя.
   В целях защиты людей от поражения электрическим током, в случае
повреждение изоляции элементов котла, предусмотрено соединение металлических компонентов корпуса, которые могут оказаться под напряжением, с нулевым защитным проводником (рама котла, бак, блок управления, циркуляционный насос, нагреватель).

ВНИМАНИЕ! ЗАПРЕЩАЕТСЯ! Подключать котел к электросети без
заполнение его теплоносителем. Эксплуатация котла без подключения к
защитного нулевого проводника и эксплуатация котла в местах хранения
легковоспламеняющихся и взрывоопасных веществ, а также в помещениях с повышенной концентрацией пыли.
    После хранения котла в холодном помещении или после перевозки в
зимних условиях необходимо выдержать его при комнатной температуре в течение 3 часа до начала эксплуатации.
   Котлы производятся согласно ТУУ 29.7-21318605-002:2010.

1) ОПИСАНИЕ И РАБОТА

1.1 Назначение

1.1.1 Электрические теновые настенные отопительные котлы используют как основной, дополнительный или резервный источник тепла в жилых и производственных помещениях или помещениях других типов зданий (административных, организаций общепита, кафе, торговых организаций и т.д.). При этом отопление может быть организовано как непосредственное отопление, так и отопление с резервуаром для сохранения теплоносителя, при использовании многотарифного счетчика.
   Теновый отопительный котел можно использовать для производства. бытовой горячей воды при подключении к нему бойлера косвенного нагрева.
  Компактные размеры котла позволяют разместить его в условиях ограниченного пространства.
  Использование автоматики комнатной и погодозависимой регулировки
значительно расширяет возможности котла, а также влияет на расход электроэнергии.
   Для электроснабжения котла используется сеть -220/380В, 50Гц.

1.1.2 Котел можно устанавливать в отопительной системе вместе с котлами, работающими на других видах топлива.

1.1.3 Электрокотел предназначен для работы в помещениях с темпера-
турой окружающего воздуха от +5℃ до +45℃, с предельным значением относительной влаги 80% при температуре 20℃ и на высоте над уровнем моря не более 1500м.
1.1.4 Вид климатического выполнения: УХЛ 4.2 согласно ГОСТ 15150-69.

1.1.5 Степень защиты котла согласно ГОСТ 14254-ИРЗИ1.

Основные технические характеристики и размеры котла приведены в таблице.

1.2 Строение котла

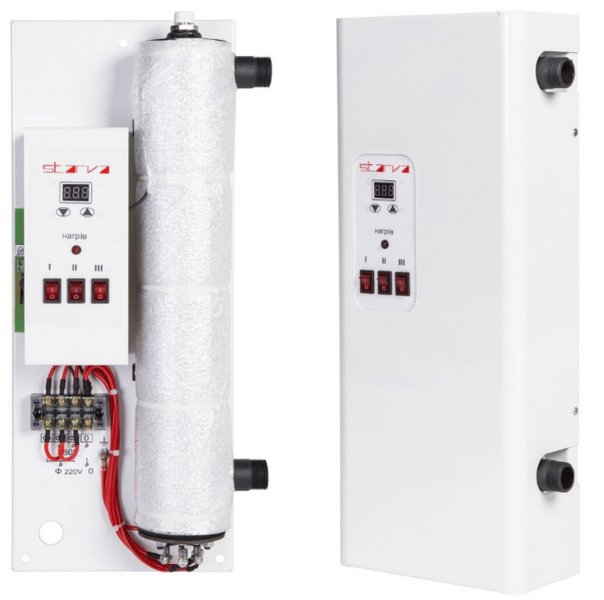

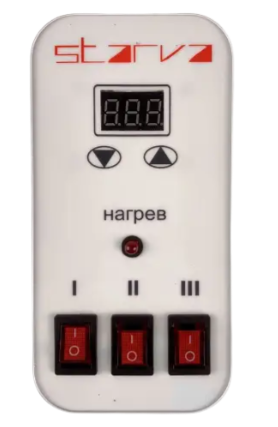

1.2.1 Электрический теновый котел представляет собой прибор в металлическом корпусе, собран из отдельных комплектующих. В левой верхней части корпуса находится блок управления с индикатором, кнопками выбора температуры "▲" и
"▼",тремя переключателями выбора режимов и лампой "НАГРЕВ". В корпусе котла размещен теплообменник со встроенным блоком тенов . Теплообменник имеет нагнетающий и обратный патрубки для подсоединения электрокотла к системе отопление, также в верхней части установлено устройство для деаэрации (выпуска воздуха). Под блоком управления расположена клеммная колодка и клемма заземления
для подсоединения котла к электросети.
  Внизу, слева корпус имеет отверстия для подвода кабеля электропитания открытым или скрытым монтажом.

2. ПОДКЛЮЧЕНИЕ И ЗАПУСК.

2.1. Монтаж.
    Открутите четыре винта крепления передней панели корпуса, снимите панель, задняя стенка имеет три монтажных отверстия, сквозь них зафиксируйте котел на вертикальной поверхности. Подключайте котел к электросети только после завершение сантехнических работ и заполнение системы теплоносителем.

2.2 Подключение к системе отопления.
    Подключите обратный трубопровод системы отопления к нижнему патрубку котла, к верхнему подсоедините трубопровод подачи. Рекомендуется установить краны и быстроразъемные соединения на вход и выход котла.
   Перекройте оба крана и заполните систему водой, открутите на два обороты клапан деаэрации, откройте нижний кран, дождитесь появления воды из клапана деаэрации, не допускайте попадания воды из клапана деаэрации на электрические компоненты, перекройте клапан и откройте верхний кран.

2.3 Подключение к электросети.
   Установите в распределительном щите автоматический выключатель нужного номинала, согласно мощности котла. Проложите кабель нужного сечения и заведите его в одно из отверстий корпуса. Подключите проволоку заземления под гаечный крепеж. Подключите нулевую проволоку к клемме 4. При подключении к сети
220В соедините перемычками (соединено по умолчанию) клеммы 1,2,3 и подключите фазный провод. При подключении к сети 380В снимите перемычки между клеммами 1,2,3. и подключите три фазных провода в любой последовательности.

2.4. Подключение к внешнему управлению.
Найдите разъем с такой маркировкой ⌂ и отсоедините перемычку
подключите устройство управления (термостат, таймер, умный дом и др.)
ВНИМАНИЕ, используйте только устройства с контактными реле, работающие потипа выключателя!!! ЗАПРЕЩЕНО использовать устройства с тиристорно-транзисторными исходными ключами!!!

2.5 Запуск.
    Еще раз выпустите воздух через клапан деаэрации. Проверьте все соединения на отсутствие подтекания воды. Сухой тряпкой уберите все остатки воды после выпуска воздуха. Включите автоматический выключатель в распределительном щите через 1-2 секунды на индикаторе появится температура теплоносителя и включится лампа "нагрев". Котел готов к работе. Через несколько минут и через30 минут работы повторите процедуру выпуска воздуха, каждый раз выключайте
вводный автомат. Установите и прикрутите переднюю крышку.

3. ЭКСПЛУАТАЦИЯ И РЕГУЛИРОВАНИЕ.

3.1 Выбор мощности.
   Для выбора мощности пользуйтесь переключателями I ,II, III , каждый из них, независимо от последовательности, включает/выключает одну из ступеней, согласно таблице  для каждой из моделей.

3.2. Выбор температуры.

Регулятор температуры имеет верхнюю и нижнюю температуру. Когда температура теплоносителя в котле доходит до верхнего значения, нагревательные элементы выключаются и лампа гаснет. Когда температура теплоносителя падает до нижнего значения, нагревательные элементы и контрольная лампа
включаются. В случае возникновения аварийной ситуации, перегрева котла, включится звуковой сигнал, при этом следует немедленно выключить вводный автомат, до установление и устранение обстоятельств аварии.

    Для выбора верхнего значения температуры следует коротко нажать кнопку "▲" индикатор начнет мигать, нажимая кнопки "▲" или "▼" выберите нужное значение, через 2-3 секунды изменение значения будет автоматически, индикатор перестанет мигать.

    Для выбора нижнего значения температуры следует коротко нажать кнопку "▼", индикатор начнет мигать, нажимая кнопки "▲" или "▼" выберите нужное значение, через 2-3 секунды изменение значения будет автоматически, индикатор перестанет мигать.

Рекомендуется устанавливать разность температур 3-5 градусов.

ВНИМАНИЕ: При недостаточной мощности котел может не набирать установленную температуру, а при сверх большой мощности, вследствие энерционного нагрева температура на время может расти на несколько градусов, даже после отключения тенов и контрольной лампы.

4. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

4.1. Производитель гарантирует соответствие тенового отопительного котла Starva

Гарантийный срок эксплуатации для котлов 12 месяцев со дня продажи. Гарантийный срок хранения устанавливается 24 месяца со дня производства электрокотла.

Гарантийные обязательства не действуют в следующих случаях:

1) Наличие механических повреждений элементов электрокотла.

2) Наличие признаков постороннего вмешательства (пайка, замена элементов..) в электронном блоке управления.
3) Ввод в эксплуатацию и ремонт персоналом без необходимой квалификации и возможностей.
4) Нарушение правил монтажа и эксплуатации, указанных в данном руководстве.
