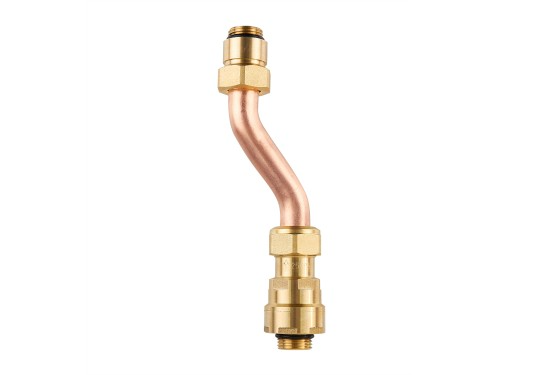

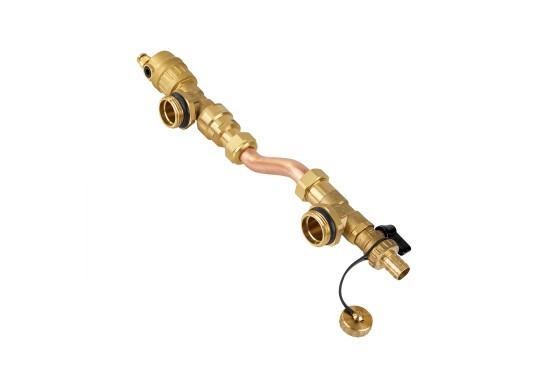

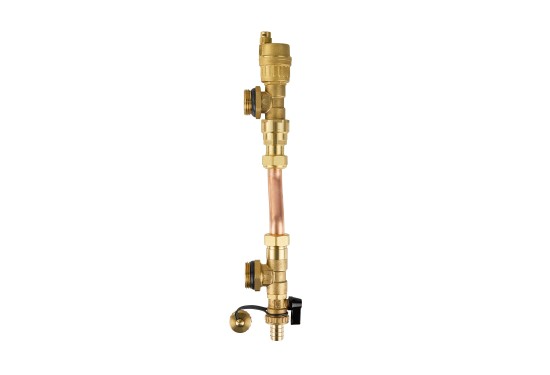

Байпас RAFTEC MB-481 для коллекторного блока

Описание

Байпас RAFTEC MB-481 предназначен для поддержания стабильной работы коллекторных систем отопления и теплого пола. Устройство обеспечивает перепуск теплоносителя из подающей линии в обратную при снижении расхода через контуры ниже заданного уровня, что позволяет сохранять постоянную циркуляцию в системе.

Благодаря этому поддерживается стабильный гидравлический режим, а циркуляционный насос защищается от работы при закрытых или частично закрытых контурах.

Конструкция байпаса выполнена из никелированной латуни и рассчитана на длительную эксплуатацию в системах отопления с изменяющейся нагрузкой.

Характеристики

• Назначение: системы отопления и теплого пола

• Диаметр подключения: 1"

• Тип: байпас с перепускным клапаном

• Материал корпуса: никелированная латунь

• Рабочее давление: до 10 бар

• Максимальная температура теплоносителя: до 80°C

• Диапазон настройки перепада давления: 20–60 кПа

• Межосевое расстояние: 210 мм

• Совместимость: коллекторные блоки серии MB и аналогичные системы

Для чего используется

Байпас применяется в коллекторных системах для:

• поддержания постоянной циркуляции теплоносителя;

• стабилизации давления в системе отопления;

• защиты циркуляционного насоса от перегрузки;

• корректной работы термостатических клапанов и сервоприводов;

• обеспечения устойчивой работы системы при частичном или полном закрытии контуров.

Принцип работы

При нормальном расходе теплоноситель проходит через все рабочие контуры коллектора. Когда часть контуров закрывается и расход уменьшается, байпас автоматически открывает перепускной клапан и перенаправляет часть потока в обратную линию.

Это позволяет избежать скачков давления, гидроударов и перегрузки насосного оборудования, сохраняя стабильную циркуляцию в системе.

Способ установки

Монтаж выполняется в составе коллекторного блока:

1. Байпас подключается между подающей и обратной линией коллектора.

2. Устанавливается настройка перепускного клапана под требуемый перепад давления.

3. Проверяется герметичность всех соединений.

4. Система запускается и настраивается в рабочем режиме.

Устройство совместимо со стандартными коллекторными системами и устанавливается в коллекторных шкафах.

Преимущества

• Защита циркуляционного насоса от работы «на закрытую задвижку»

• Стабильная работа системы при изменении расхода

• Поддержание постоянной циркуляции теплоносителя

• Надежная латунная конструкция с никелевым покрытием

• Простая настройка перепускного давления

• Увеличение срока службы отопительного оборудования

• Совместимость с современными коллекторными системами

Почему выгодно использовать

Использование байпаса позволяет сделать систему отопления более стабильной и энергоэффективной. Даже при работе термостатов и сервоприводов, которые периодически закрывают контуры, система продолжает работать без перегрузок и перепадов давления.

Это особенно важно для современных автоматизированных систем теплого пола, где расход теплоносителя постоянно изменяется.
