Колекторний вузол в зборі для системи "ТЕПЛА ПІДЛОГА" з витратомірами, насосною групою,енергозберігаючим насосом, зливний групою, краном з термоголовкою на 4 виходи.
ОПИС
- В данній комплектації йде енергозберігаючий циркуляційний насос, який може працювати на малих обертах.
- Колектор являє собою латунні нікельовані балки. Подає колектор (верхній) укомплектований витратомірами напору теплоносія, для зручній і наочній балансування контурів теплої підлоги. Всі витратоміри виконані в розбірному вигляді, що дає можливість без праці зробити профілактичні роботи.
- Нижній колектор, колектор обратки, оснащений вентильними регулювальними кранами з можливістю зміни ущільнювальних прокладок. Служить в якості допоміжного елемента при балансування системи тепла підлога для проведення профілактичних робіт в гребінці теплої підлоги.
- Коннектор для підключення циркуляційного насоса,в нижній частині, обладнаний вмонтованим зворотним клапаном для запобігання зворотного ходу води. У верхній частині розміщена заглибна колба для капілярного датчика температури, яка відповідає за безпеку системи і підтримує в системі теплої підлоги задану на термоголовке температуру.
- Кран з термоголовкою і виносним датчиком, що дозволяє контролювати температуру системи.

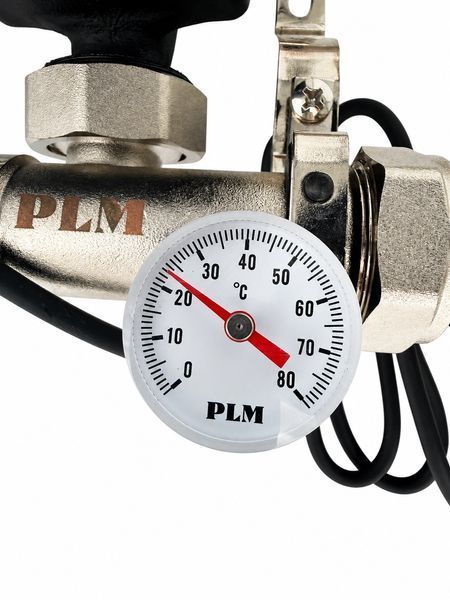

- На коннекторе для підключення насоса в бічних частинах, розташовані термометри, що дозволяють відстежити тепловтрати системи і відстежити час виходу системи тепла підлога на робочий режим.
- Зливна група, з автоматом Маєвського, дозволяє злити воду з системи, і спустити повітря при завоздушивании системи.
- Кран з американкою, на балці зворотнього потоку, дозволяє перекрити колектор для проведення профілактичних робіт

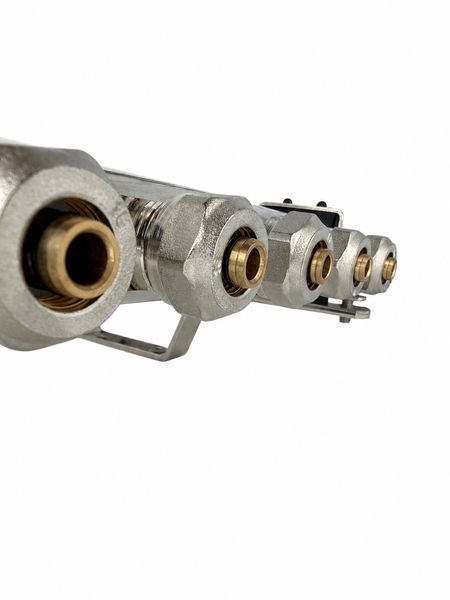

- Всі гребінки для водяної теплої підлоги оснащені евроконусами труб теплої підлоги труб 16 діаметра. (можлива заміна на 20 діаметр)
- Схема розподілу теплоносія по колектору
ХАРАКТЕРИСТИКИ
- Матеріал колектора: Латунь
- Призначення колектора: Для водопостачання, Для теплої підлоги, Для насосних груп
- Тип колектора: Розподільний
- Різьба колектора: Внутрішня
- Максимальна робоча температура: 120.0 (град.)
- Максимальний робочий тиск: 25.0 (бар)
- Випробувальний тиск: 33.0 (бар)
- Кількість виходів 4
- Діаметр виходів: 1" дюйм
- Гарантійний термін: 120 (міс)
КОМПЛЕКТАЦІЯ:
- Термоголівка з виносним датчиком.
- Термостатичний кран 3/4" для підключення термоголівки.
- Змішувальний вузол з датчиками температури, гільзою і гайками для насоса.
- Американки.
- Балка латунна 1" з витратомірами і евроконусами 16х2.
- Балка латунна 1" з відсічними клапанами і евроконусами 16х2.
- Зливна група (Автомат Маєвського та зливний кран).
- Кріплення балок колектора.
- Циркуляційний насос частотний.
- Футорка (перехід) 1*3/4
- Кран з американкою 3/4 (кутовий чи прямий, на вибір)
