Колектор для теплої підлоги на 11 контури з насосом в зборі (латунь) Polmark

Дивіться також:

Труба теплої підлоги

Колекторні Шафи

Комплектуючі

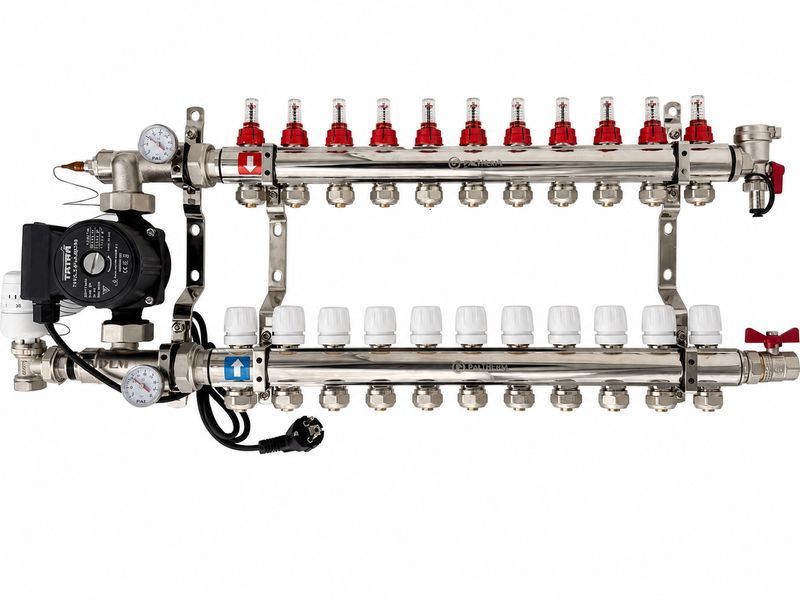

Колекторний вузол в зборі для системи "ТЕПЛА ПІДЛОГА" з витратомірами, насосною групою, насосом, зливний групою, краном з термоголовкою на 11 виходи.

ОПИС

• В данній комплектації йде циркуляційний насос, який може працювати на малих обертах.

• Колектор являє собою латунні нікельовані балки. Подає колектор (верхній) укомплектований витратомірами напору теплоносія, для зручній і наочній балансування контурів теплої підлоги. Всі витратоміри виконані в розбірному вигляді, що дає можливість без праці зробити профілактичні роботи.

• Нижній колектор, колектор обратки, оснащений вентильними регулювальними кранами з можливістю зміни ущільнювальних прокладок. Служить в якості допоміжного елемента при балансування системи тепла підлога для проведення профілактичних робіт в гребінці теплої підлоги.

• Коннектор для підключення циркуляційного насоса,в нижній частині, обладнаний вмонтованим зворотним клапаном для запобігання зворотного ходу води. У верхній частині розміщена заглибна колба для капілярного датчика температури, яка відповідає за безпеку системи і підтримує в системі теплої підлоги задану на термоголовке температуру.

• Кран з термоголовкою і виносним датчиком, що дозволяє контролювати температуру системи.

• На коннекторе для підключення насоса в бічних частинах, розташовані термометри, що дозволяють відстежити тепловтрати системи і відстежити час виходу системи тепла підлога на робочий режим.

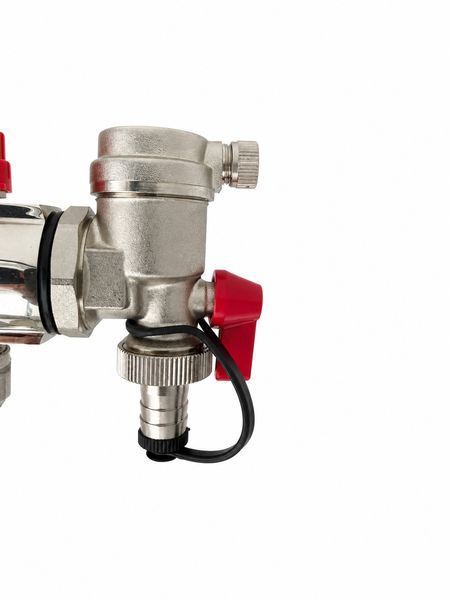

• Зливна група, з автоматом Маєвського, дозволяє злити воду з системи, і спустити повітря при завоздушивании системи.

• Кран з американкою, на балці зворотнього потоку, дозволяє перекрити колектор для проведення профілактичних робіт

• Всі гребінки для водяної теплої підлоги оснащені евроконусами труб теплої підлоги труб 16 діаметра. (можлива заміна на 20 діаметр)

• Схема розподілу теплоносія по колектору

ХАРАКТЕРИСТИКИ

• Матеріал колектора: Латунь
• Призначення колектора: Для водопостачання, Для теплої підлоги, Для насосних груп
• Тип колектора: Розподільний
• Різьба колектора: Внутрішня
• Максимальна робоча температура: 120.0 (град.)
• Максимальний робочий тиск: 25.0 (бар)
• Випробувальний тиск: 33.0 (бар)
• Кількість виходів 11
• Діаметр виходів: 1" дюйм
• Гарантійний термін: 120 (міс)

КОМПЛЕКТАЦІЯ:

1. Термоголівка з виносним датчиком.
2. Термостатичний кран 3/4" для підключення термоголівки.
3. Змішувальний вузол з датчиками температури, гільзою і гайками для насоса.
4. Американки.
5. Балка латунна 1" з витратомірами і евроконусами 16х2.
6. Балка латунна 1" з відсічними клапанами і евроконусами 16х2.
7. Зливна група (Автомат Маєвського та зливний кран).
8. Кріплення балок колектора.
9. Циркуляційний насос.
10. Футорка (перехід) 1*3/4
11. Кран з американкою 3/4 (кутовий чи прямий, на вибір)
